Течеискатель с функцией пассивного обнаружения кабеля "Успех АТП-424Н" Арт. 00-00003306
доступен в прокат
- Самовывоз из магазина
- Бесплатная доставка по Краснодару от 10 000 ₽
- Доставка по всей России
Назначение течеискателя Успех АТП-424Н
Комплект акустического портативного течеискателя с функцией пассивного обнаружения кабелей предназначен для:
обнаружения утечек жидкостей в трубопроводах, находящихся на глубине до 3 м в канальной и бесканальной прокладке;
обнаружения силовых кабелей под напряжением пассивным методом на глубине до 6 м.
Особенности приемника АП-027М
Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения течеискателя Успех АТП-424Н
ЖКХ.
Теплосети.
Водоканал.
Характеристики трассопоискового приемника АП-027М
Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ -
Встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти 30
Время непрерывной работы, не менее 20 часов
Диапазон эксплуатационных температур -20…+50ºС
Класс защиты IP54
Габаритные размеры 220x102x42 мм
Масса 0,46 кг
Характеристики акустического датчика AD-257
Параметр Значение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95
Характеристики электромагнитного датчика EMD-257
Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
Комплектация течеискателя Успех АТП-424Н
№ Наименование Количество
1 Трассопоисковый приемник АП-027M 1 шт.

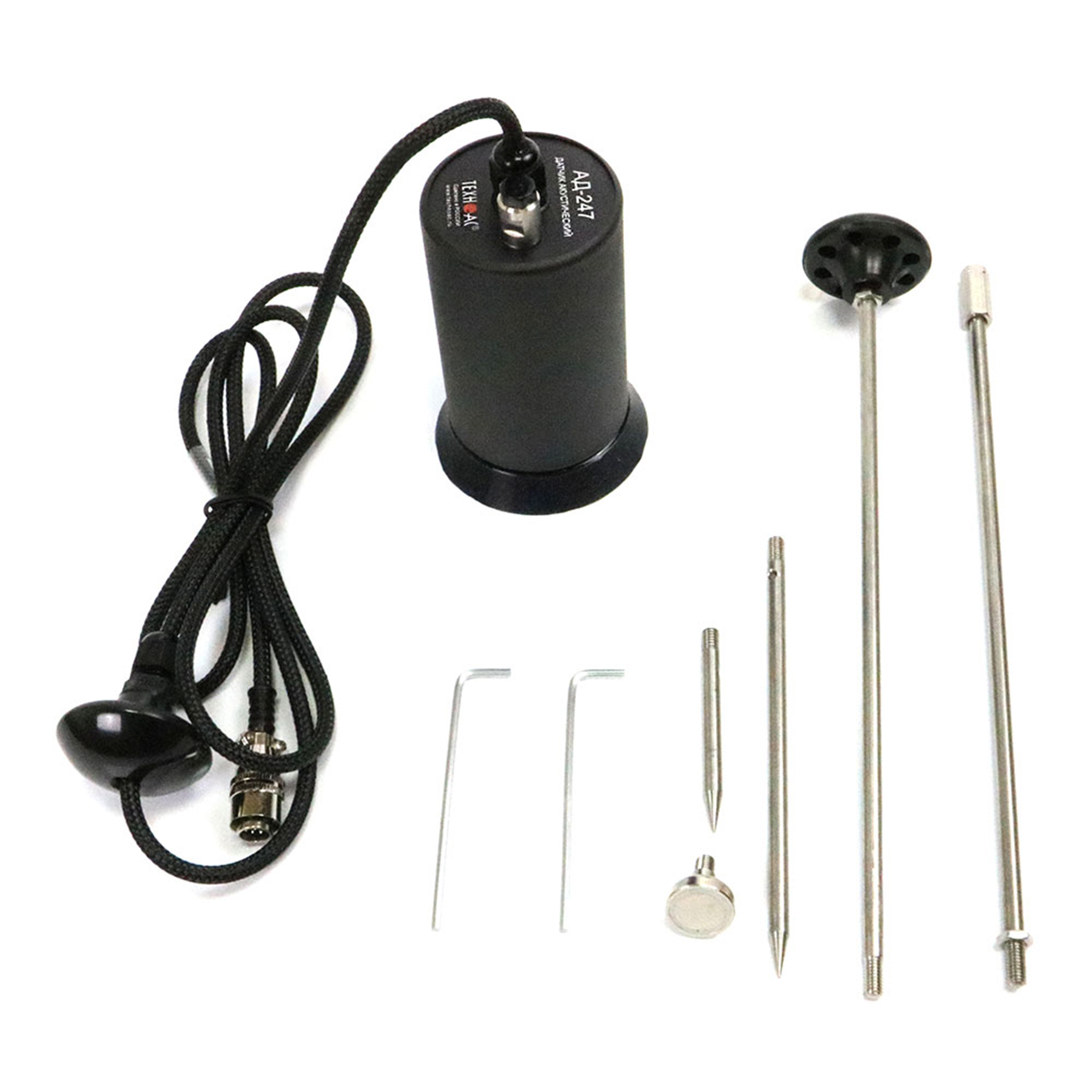

2 Комплект акустического датчика AD-257 1 шт.
3 Электромагнитный датчик EMD-257 1 шт.
4 Головные телефоны 1 шт.
5 Держатель для приемника АП-027.00.010 1 шт.
6 Крестовая отвертка 1 шт.
7 Сумка для EMD (чехол 53186) 1 шт.
8 Сумка для комплекта (чехол 53207) 1 шт.
9 Батарейки для приемника (AA) 4 шт.
10 Кабель для подключения внешнего аккумулятора AP027.02.030 1 шт.
11 Руководство по эксплуатации 2 шт.
12 Паспорт 1 шт.
Дополнительная комплектация течеискателя Успех АТП-424Н
№ Наименование
1 Комплект аккумуляторов и зарядное устройство для приемника АП-027М
